Обозначение по международным стандартам
Применяемые стандарты и одобрения
AMS 5511
ASTM A 240
ASTM A 666
MIL-S-4043
Классификация
AISI 316 и L - сталь конструкционная криогенная
AISI 316 Ti - сталь коррозионно-стойкая обыкновенная
Применение
- Специализированное промышленное оборудование в химической, продовольственной, бумажно-целлюлозной, горнодобывающей, фармацевтической и нефтехимической отраслях экономики в т.ч. резервуары (танки), трубы, насосы
- Строительная промышленность: архитектурные компоненты, кровля, и т.д.
- Теплообменники: бытовые и промышленные
Основные характеристики
- хорошее сопротивление коррозии в кислотах хлоридах
- низкая чувствительность к крекинговой коррозии
- превосходное сопротивление межкристаллитной коррозии (даже после сварки - для AISI 316L)
- отличная свариваемость
- высокая податливость
- превосходная обрабатываемость

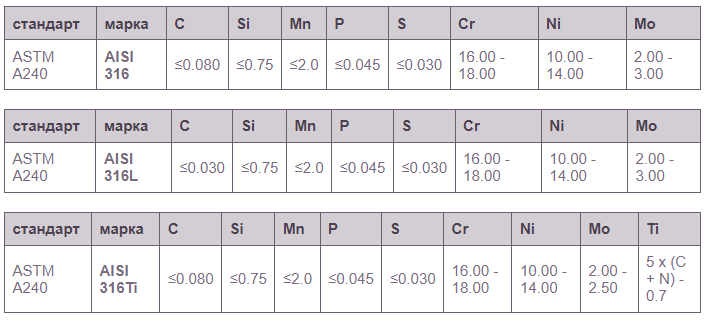

Химический состав (% к массе)
Механические свойства
Механические свойства при высоких температурах (AISI 316, AISI 316Ti)
Все эти значения относятся только к AISI 316 и AISI 316 Ti. Для AISI 316L значения не приводятся, т.к. её прочность заметно уменьшается при температуре выше 425 °C.
Сопротивление на разрыв при повышенных температурах (AISI 316, AISI 316Ti)
Максимальные рекомендуемые температуры эксплуатации
Температура образования окалины:
Непрерывное воздействие 925°C
Прерывистые воздействия 870°C

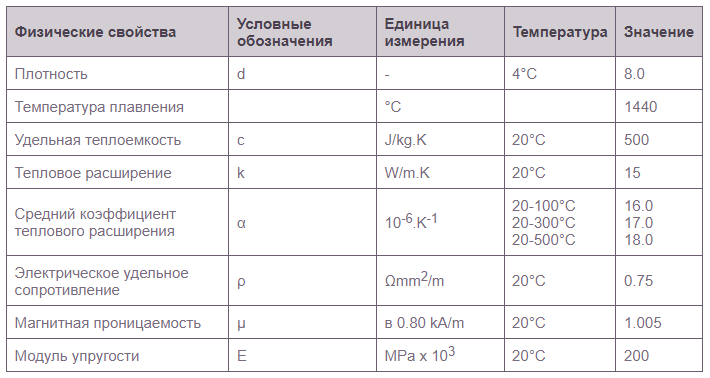

Физические свойства (AISI 316L)
Сопротивление коррозии
Общая Коррозия
Стали марок AISI 316, 316L являются наиболее стойкими из всех нержавеющих сталей 300-ой серии к атмосферным и другим умеренным типам коррозии. Все среды, в которых рекомендуется применять стали 300-ой серии, не представляют опасности для молибденсодержащих сортов. Одно известное исключение - азотная кислота, которая служит для них сильным окислителем.
AISI 316 является значительно более стойкими к серной кислоте, чем любые другие хром-никельсодержащие марки. При температурах около 50 °C AISI 316 стойка к этой кислоте в концентрации до 5 процентов. В температурах до 40°C и выше 60°C эта марка имеет превосходное сопротивление более высоким концентрациям. В местах конденсации сернистых газов она является намного более стойкой, чем другие типы. Однако следует тщательно следить за безопасной концентрацией.
Содержание молибдена в стали AISI 316 обеспечивает сопротивление окислению в большинстве применяемых окружающих средах. Как показывают лабораторные исследования, сплав обеспечивает превосходное сопротивление кипению 20%-ой фосфорной кислоты. Он также широко используется в горячих органических и жирных кислотах, поэтому часто применяется в изготовлении и обработке некоторых продуктов и фармацевтических изделий.
AISI 316 и AISI 316L могут одинаково хорошо применяться в средах, где существует риск возникновения межкристаллитной коррозии. Использование низкоуглеродистой AISI 316L предпочтительно в деталях, при изготовлении которых применяется сварка.
Степень защиты металла в кислотных средах
0 - высокая степень защиты - Скорость коррозии менее чем 100 мкм/год
1 - частичная защита - Скорость коррозии от 100 до 1000 мкм/год
2 - нет защиты - Скорость коррозии более чем 1000 мкм/год
Атмосферные воздействия

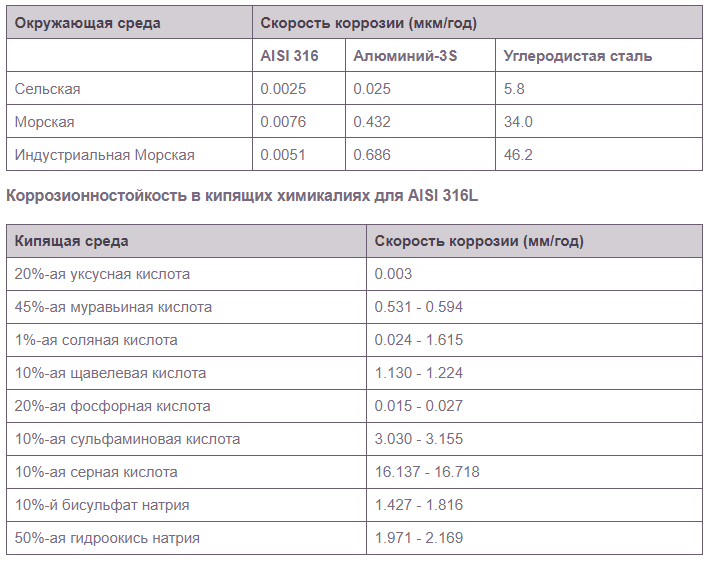

Сравнение AISI 316 с другими металлами в различных атмосферах
(Скорость коррозии рассчитана при 5-летнем воздействии).
Питтинговая коррозия
Сопротивление 316 сталей к питтинговой коррозии в присутствии хлорида увеличено более высоким содержанием хрома(Сr), молибдена(Мо), и азота (N). Относительная мера питтингостойкости определяется параметром, вычисляемым как PREN = Cr+3.3Mo+16N. PREN для сталей AISI 316 и AISI 316L(PREN=24.2) выше, чем для AISI 304 (PREN=19.0), что отражает лучшую питтингостойкость за счет присутствия молибдена.

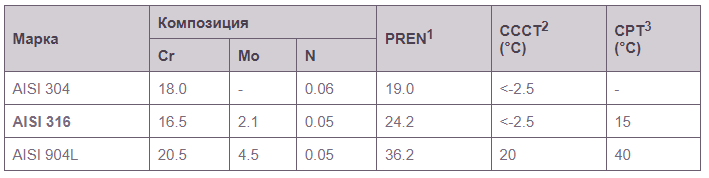

Как показано в таблице ниже, лучшую стойкость к питтинговой коррозии обеспечивает более высокое содержание молибдена в сплаве.
CCCT (Критическая Температура Щелевой Коррозии) и CPT (Критическая Температура Питтинговой Коррозии) скоррелированы с PREN.
Сталь марки AISI 304 может сопротивляться питтинговой (щелевой) коррозии в воде, содержащей приблизительно до 100 ppm хлоридов, в то время как для AISI 316 и AISI 317 этот показатель составляет до 2000 и 5000 ppm хлоридов, соответственно.
Хотя эти сплавы использовались в морской воде (19 000 ppm хлоридов), они не рекомендуются для такого использования. Для применения в морской воде разработан сплав с 6.2 % Мо и 0.22 % N. Однако применение этих марок в аэрозольной морской среде (фасады зданий около океана) и загрязненной городской среде (крыши, дымоходы) возможно.
- 1 Pitting Resistance Equivalent — Эквивалент Сопротивления питтинговой коррозии, включая азот, PREN =Cr+3.3Mo+16N
- 2 Critical Crevice Corrosion Temperature — Критическая Температура Щелевой Коррозии, CCCT, в соответствии с ASTM G-48B (6%FeCl3 в течение 72 часов, с щелями)
- 3 Critical Pitting Temperature — Критическая Температура Питтинговой Коррозии, CPT, в соответствии с ASTM G-48A (6%FeCl3 в течение 72 часов)
Межкристаллитная коррозия
Содержание углерода в AISI 316 может вызвать сенсибилизацию от теплового режима в местах сварных швов и зонах их термического влияния. По этой причине использование низкоуглеродистой стали AISI 316L предпочтительно в деталях, при изготовлении которых применяется сварка. «Низкий углерод» увеличивает время, необходимое для осаждения «вредных» карбидов хрома, но не прекращает реакцию их осаждения на длительное время в данном диапазоне температур.

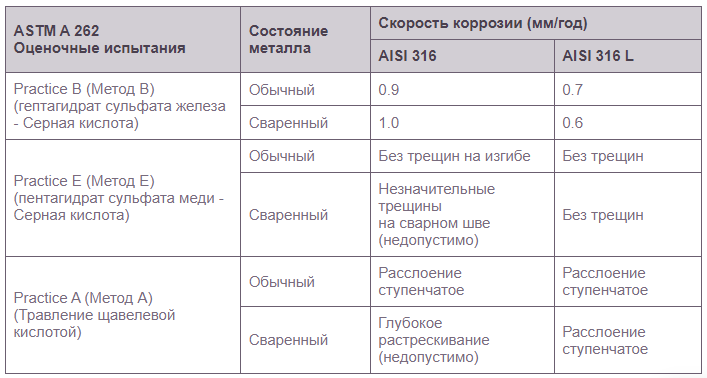

Тест на МКК (Межкристаллитную коррозию)
Растрескивание (Крекинговая коррозия) под напряжением
Аустенитные сплавы под воздействием напряжения восприимчивы коррозионному растрескиванию (SCC) в галоидных соединениях. Хотя 316-е сплавы несколько более стойкие к SCC из-за содержания молибдена, они все равно являются весьма восприимчивыми.
Причины SCC:
- присутствие ионов галоидного соединения (вообще хлоридов);
- остаточные напряжения при растяжении;
- температуры свыше 50 °C.
Напряжения могут возникнуть из-за деформации сплава в холодном состоянии во время формования, или ротационной вытяжки, или в процессе сварки, из-за возникновения напряжения от смены тепловых циклов.
Уровни напряжения могут быть снижены путем отжига или термической обработкой после деформации в холодном состоянии.
Низкоуглеродистый материал AISI 316L - лучший выбор при эксплуатации при воздействии напряжений, которые способствуют возникновению межкристаллитной коррозии.
Скорость растрескивания в зависимости от условий окружающей среды
Сварка
- Сталь легко свариваемая
- После сварки термическая обработка не требуется
- Сварные швы должны быть механически или химически очищены от окалины, затем пассивированы
Формовка
AISI 316/316L, являясь чрезвычайно прочной, упругой и пластичной, с легкостью находит множество применений. Типичные действия включают изгиб, формирование контура, волочение, ротационную вытяжку и т.д. В процессе формовки можно использовать те же машины и, чаще всего, те же инструменты, что и для углеродистой стали, но здесь требуется на 50-100% больше силы. Это связано с высокой степенью упрочнения при формовке аустенитной стали, что в некоторых случаях является отрицательным фактором.
Обработка
Отжиг
Диапазон температуры отжига 1050°C ± 25°C сопровождается последующим быстрым охлаждением на воздухе или в воде. После отжига необходимо травление и пассивирование.
Отпуск
200-400°C с последующим воздушным охлаждением
Травление (очистка поверхности)
- Смесь Азотной кислоты и фтористоводородной/плавиковой кислоты (10 % HNO3 + 2% HF) при комнатной температуре или 60°C
- Серно-азотная кислотная смесь (10 % H2SO4 + 0.5 % HNO3) при 60°C
- Паста для очистки от окалины в зоне сварки
Пассивация
- 20-25 % раствор HNO3 при 20°C
- Пассивирующие пасты для зоны сварки
